DHCP中继路由及其配置

dhcp中继服务器应用场景：
在大型的网络中，可能会存在多个网段，dhcp客户机通过网络广播消息获得dhcp服务器的响应后获得IP地址。但广播消息是不能跨越网段的，因此，如果dhcp客户机和服务器在不同的网段内，客户机还能不能向服务器申请ip地址，这就要用到dhcp中继代理，他实际上是一种软件技术。安装在dhcp中继代理的设备（路由器，交换机，服务器)称为dhcp中继代理服务器，他承担不同网段间dhcp客户机和服务器的通信任务

工作原理：

当dhcp客户端启动并进行dhcp初始化时，它在本地网络广播配置请求报文

如果本地网络存在dhcp服务器，则可以直接进行dhcp配置，不需要dhcp中继

如果本地网络没有dhcp服务器，则与本网络相连的且带dhcp中继功能的网络设备收到该广播报文后，进行适当的处理并转发给指定的在其他网络上的dhcp服务器

dhcp服务器根据客户端提供的信息进行相应的配置，并通过dhcp中继将配置信息发送给客户端，完成对客户端的动态配置。

dhcp中继服务器配置命令：

dhcp enable 与客户端相连的接口

ip add 192.168.1.1 24

dhcp select relay 打开dhcp中继功能

dhcp relay server-ip 12.0.0.1 指向dhcp服务器的地址12.0.0.1请求dhcp服务

ip route-static 0.0.0.0 0.0.0.0 12.0.0.1 如果dhcp中继服务器与服务器跨网段则要配置静态或动态路由

interface gigabitethernet0/0/0

ip add 12.0.0.2 24

配置dhcp服务器：

dhcp enable

interface gigabitethernet0/0/0 与dhcp中继链接方向的接口

ip add 12.0.0.1 24

dhcp select global 给接口配置为全局模式请求dhcp服务

ip pool 1

gateway-list 192.168.1.1

network 192.168.1.0 mask 255.255.255.0

dns-list 114.114.114

lease day 3 租期

ip route-static 192.168.1.0 255.255.255.0 12.0.0.2 配置静态，默认，或者动态路由

下面来具体的实验操作：

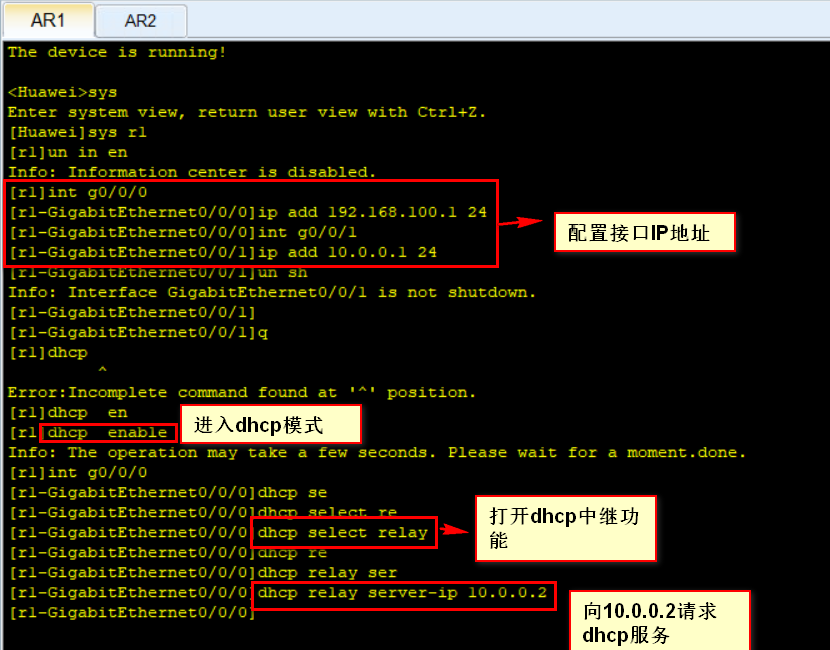

首先配置路由1

在这里插入图片描述

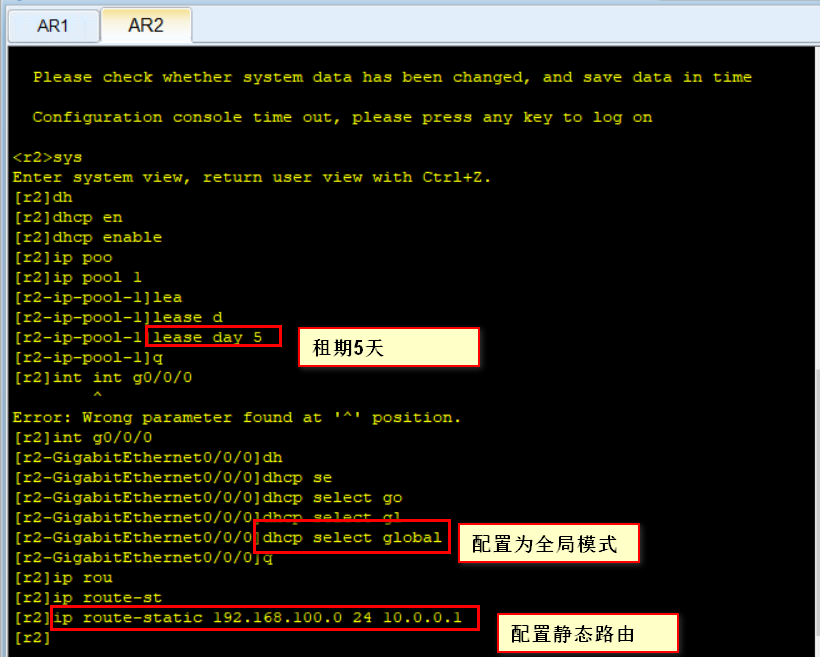

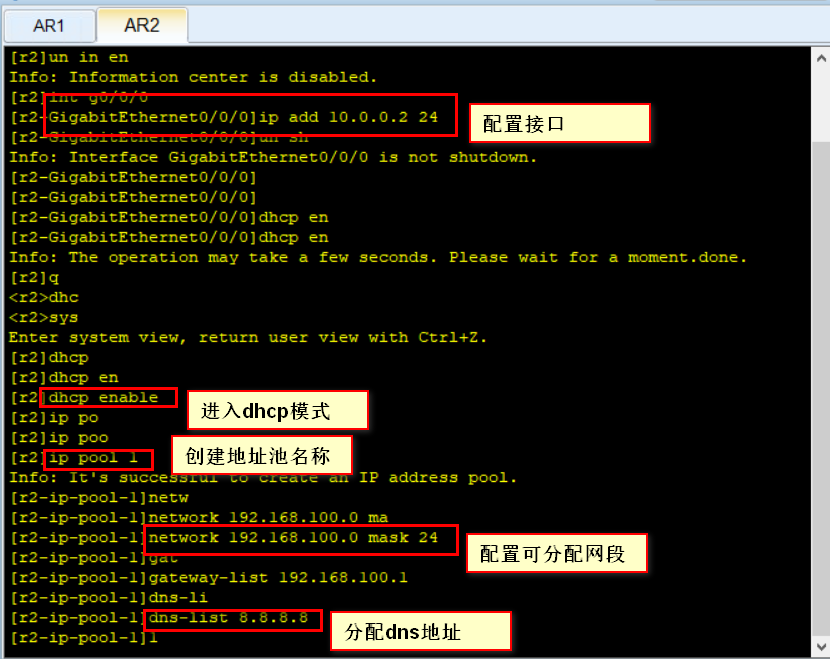

配置路由2

在这里插入图片描述

配置完成后来获取下IP地址试试ipconfig /release ipconfig /renew

在这里插入图片描述
